天然素材への機能付与実験：柿渋・松煙・亜麻仁油を用いた綿ローンのオイルドクロス化とその物理特性

■ 1. 本実験のテーマと目的 現代のアパレルにおける生地への機能性（撥水、防風、蓄熱など）の付与は、主に化学繊維や合成樹脂コーティングによって行われている。 本実験のテーマは、「天然素材の生地に対し、天然の染料と顔料、油脂のみを用いて、どこまで物理的な機能を付与できるか」の検証である。

今回は、極薄の平織り綿生地である「綿ローン」をベースとし、柿渋、松煙（しょうえん）、亜麻仁油（あまにゆ）を積層させることで独自のオイルドクロスを作成した。本稿では、各素材の物理的効果と、加工によって生じた相乗効果について記録・考察する。

■ 2. 各素材の物理的効果とメカニズム

① 柿渋の効果（重合による被膜形成とバインダー機能） 第一層として柿渋を含浸させる。柿渋の主成分であるカキタンニンは、紫外線や空気中の酸素に触れることで酸化縮合重合を起こし、高分子（ポリマー）化する性質を持つ。 これが繊維の表面および内部で硬化し、強固な不溶性の樹脂被膜を形成する。これにより生地自体の物理的強度が上がり、初期の耐水性をもたらすと共に、後続の顔料を定着させるバインダー（接着層）として機能する。

② 松煙の効果（微粒子カーボンによる熱吸収） 第二層として松煙をすり込む。松煙は松材の不完全燃焼によって得られる微細な煤（非晶質炭素）である。染料のように繊維の分子と化学結合するのではなく、顔料として柿渋の被膜に物理的に定着（ロック）された状態となる。 炭素（カーボン）は光（可視光線や赤外線）を吸収し、熱エネルギーに変換しやすい物理的特性を持つ。生地全面に定着した松煙が光エネルギーを吸収することで、生地自体が自発的に熱を持つ「熱吸収（蓄熱）効果」が推測される。

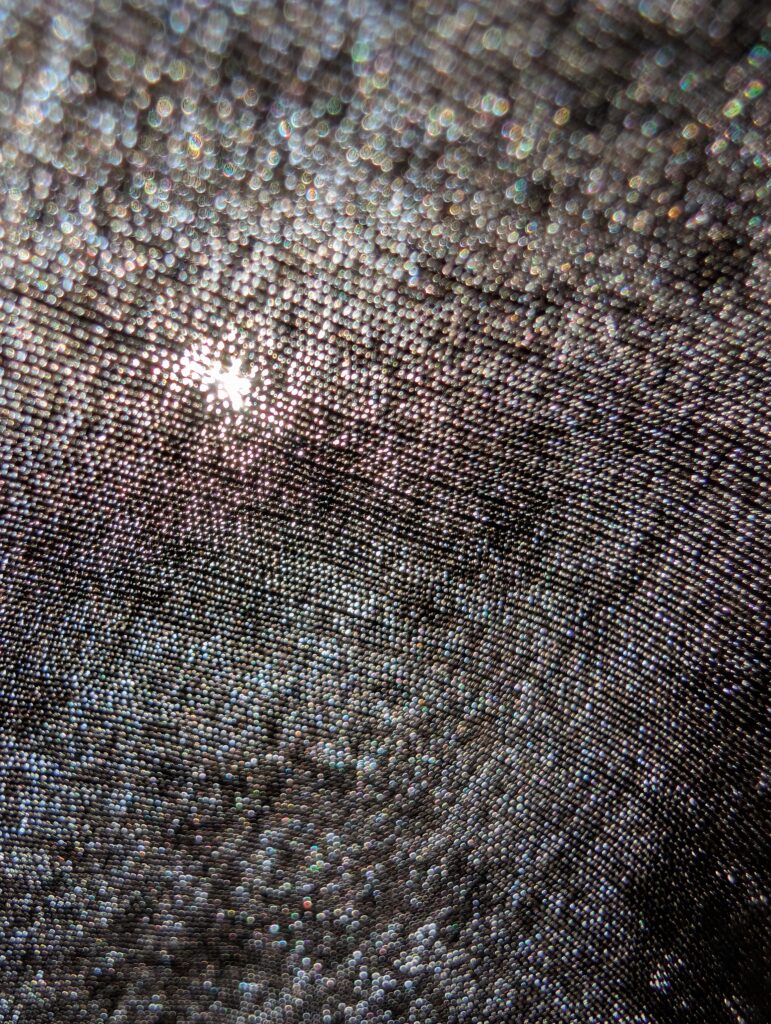

③ 亜麻仁油の効果（透過性の変化と撥水被膜の形成） 最終層として、乾性油である亜麻仁油を含浸させる。乾性油は空気中の酸素と酸化重合を起こし、液状から固形の樹脂被膜へと硬化する。 ここで特筆すべき物理現象として、生地の「透過性の向上」が確認された。染料・顔料・油を積層しているため、ベースとなる綿ローン単体よりも生地の質量（重さ・厚み）は確実に増加している。しかし、亜麻仁油が繊維の内部まで浸透し空気を追い出したことで光の屈折率が変化し、視覚的には「光に透ける」状態となっている。

■ 3. 相乗効果と実証された機能（事実）

上記3つの素材を掛け合わせた結果、主に以下の相乗効果が確認された。

• 強固な被膜による「強力な撥水性」 柿渋のタンニン被膜と亜麻仁油の酸化皮膜が重なることで、繊維の隙間が物理的に塞がれ、生地表面に高い撥水性が発現した。散水テストにおいて、水滴は表面張力によって玉となり、直ちに裏面へ浸透することはない。 （※留意すべき事実として、これは完全防水ではない。表面に水が乗った状態で圧力をかけたり摩擦を加えたりすれば、物理的な被膜の限界を超えて裏側へと水は浸透する）

• 「撥水」と「熱吸収」の同居 水を弾き風を防ぐオイルドクロスの特性と、松煙のカーボン特性による熱吸収が、極薄の綿ローン生地の上で同時に成立している。

■ 4. 結論と応用の推測

本実験により、化学薬品を使用せずとも、天然物質の特性（タンニンの重合・カーボンの熱吸収・乾性油の硬化）を組み合わせることで、生地に対して「撥水」と「熱吸収」という実用的な機能を付与できることが実証された。

同じ加工を厚手の野良着生地（綿麻素材）でも検証したが、この綿ローンにおける「軽量・透け感・撥水・蓄熱」という物理的スペックのバランスを考慮すると、本加工は冬用の機能性アウター（シェルジャケットの外装等）の素材として、非常に有用なアプローチになり得ると推測する。

今後も、天然の染料や顔料による素材への物理的な機能付与と、その限界値について検証を続けていく。
